今天小编为大家带来由久益环球佳木斯煤矿机械厂设计的煤矿巷道掘进设备EBZ200A掘进机，今天主要说明下该主机整体设计理念和该主机截割部的图文分解：

煤矿巷道掘进机推荐：佳木斯EBZ200A掘进机看点及其截割部分解

今天小编为大家带来由久益环球佳木斯煤矿机械厂设计的煤矿巷道掘进设备EBZ200A掘进机，今天主要说明下该主机整体设计理念和该主机截割部的图文分解：

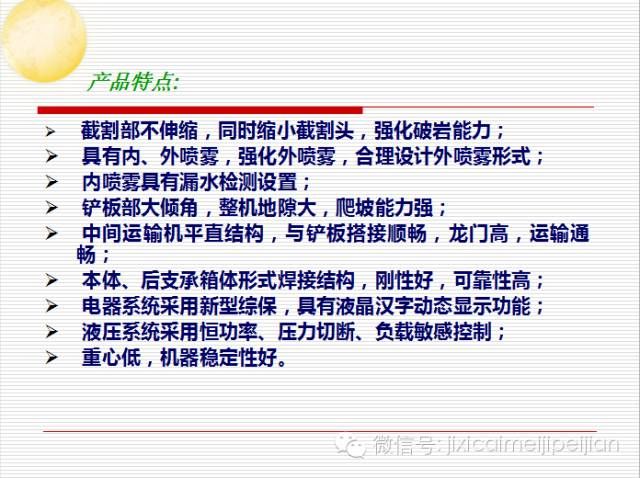

一、设计特点:

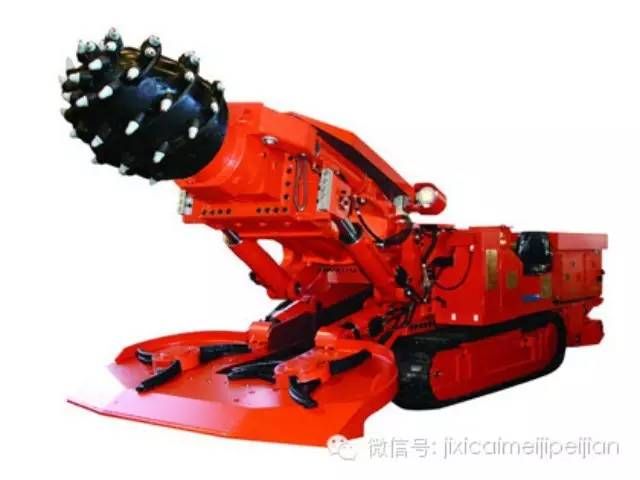

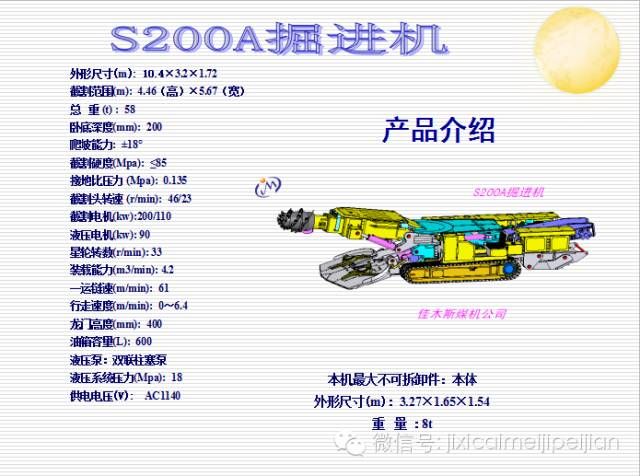

EBZ200A掘进机是EBZ200M的改进型，集成了国际先进技术，拥有自主知识产权，能够实现连续切割、装载、运输作业，整机具有以下特点：
1、整机配置高、技术先进、可靠性好、重心低、机器稳定性好；截割部有不伸缩式和可伸缩式供选择；截割部采用国际上先进的轴承和截齿破岩能力强；
2、内喷雾采用专利技术，截齿齿后喷雾、内漏检测；
3、铲板镜面双向大倾角，马达直接驱动星轮，利于装料和清底；
4、中间运输机采用平直机构，与铲板构成四联杆滑移，铲板抬起或卧底时第一运输机双链长度变化非常小；龙门高、运输通畅，采用中双链结构、高强度耐磨钢板，提高溜槽及刮板使用寿命；
5、本体采用厚板箱型结构焊接，稳固可靠；
6、行走驱动采用进口马达与减速器高度集成，驱动力大，性能可靠。
7、液压系统具有恒功率、压力切断、负载敏感控制等功能；
8、电气系统技术先进，采用模块化设计，先进综保，操作箱具有液晶汉字动态显示、故障自诊断及记忆功能。
二、结构特点：
1、整机总体布局：
本掘进机由截割部、铲板部、第一运输机、本体部、行走部、后支承、液压系统、水系统、润滑系统、电气系统构成。
2、截割部：

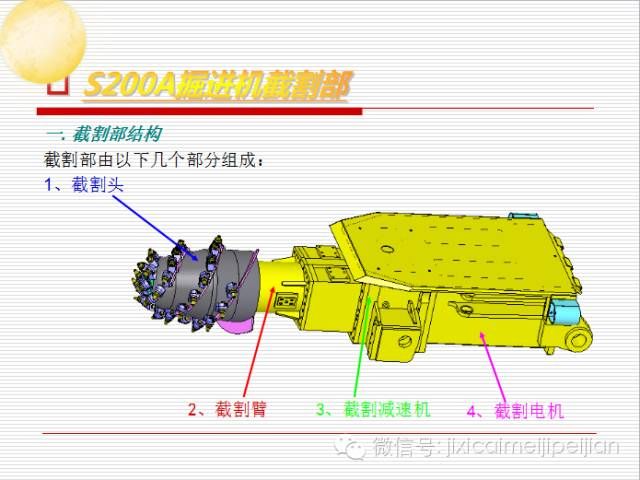

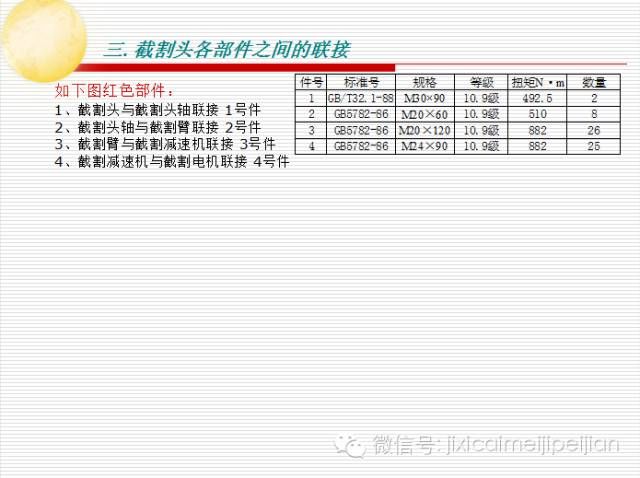

截割部主要由截割头组件、悬臂段、截割减速机、截割电机组成。截割部有伸缩和不伸缩二种形式可选择,无伸缩的在截割头圆周上分布39把镐形截齿，有伸缩的在截割头圆周上分布40把镐形截齿，截割头为球锥台形,截割头通过花键套和2 个M30 的高强度螺栓与截割头轴相连。悬臂段位于减速机和截割头组件中间通过截割头轴进行传动。截割电机为双速水冷电机有2种转速，它与截割减速机通过定位销和 28个M24的高强度螺栓相联。
