支架科普：ZY18000/32/70D型掩护式支架型号代表的意义

支架科普：ZY18000/32/70D型掩护式支架型号代表的意义

ZY18000/32/70D型掩护式支架型号字母代表的各自意义如下：Z—液压支架；Y—掩护式；18000—工作阻力；32—支架最小高度3.2m；70—支架最大高度7m；D —电液控制；大采高液压支架—最大高度大于或等于3800mm。

ZY18000/32/70D型掩护式支架主要的参数如下：

支架形式 双柱掩护式
支架支撑高度 3200～7000mm
移架步距 865mm
推移千斤顶行程 1000mm
支架宽度 1950mm
支架中心距 2050mm
初撑力(p=31.5MPa) 12370kN
工作阻力(p=45.8MPa) 18000kN
支架支护强度 >1.48MPa
对底板比压 2.94MPa
支架质量 67500kg

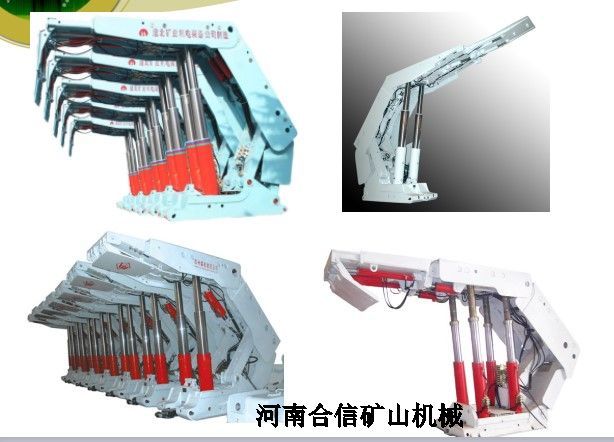

ZY18000/32/70D型掩护式支架结构特点如下：

（1）液压支架配备一个整体底座（刚性分体），底座的两个相互连接的座箱被底座中间的过桥分开。
（2）掩护梁是一个整体钢结构件，通过四连杆与底座相连。
（3）支架立柱的支撑载荷通过顶梁传送到顶板，顶梁通过销轴和一个平衡千斤顶与掩护梁连接，所有顶梁都配备有护帮板。
（4）程序化的计算方法保证了最佳的支架阻力和支架垂直高度的调整范围。
