调架千斤顶说明

适用于

1. 调架千斤顶作用：调架千斤顶是液压支架的一个重要部件。煤矿生产中，特别是在底板条件较差，煤层倾斜的工作面，支架移架后会产生斜歪的情况，不利于之家管理及推溜作业。调架千斤顶用于在支架移架过程中调整相邻支架，以保证支架整体同步及稳定，有效管理支架和支护顶板，便于顺利推溜，保证安全、高效生产。

2. 调架千斤顶组成部分：主要要由缸体、活塞、活塞杆、导向套及各种密封件组成。

3. 调架千斤顶使用位置：使用在支架底部的侧边。

4.调架千斤顶工作原理：千斤顶在使用时操作千斤顶操纵阀，使高压液体通过草丛阀组、胶管和插头座导入到千斤顶的下腔（也就是活塞腔），使活塞杆伸出，对支架顶梁进行推移调整。千斤顶回缩时，操作千斤顶操纵阀，使高压液体通过操作阀组、胶管和插头座导入千斤顶的上腔（也就是活塞杆腔），使活塞杆在工作液体的作用下回缩。

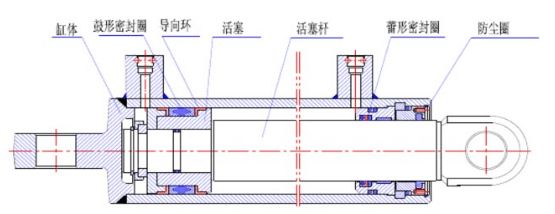

一、调架千斤顶的组成部分及结构：
       调架千斤顶塞杆组件、缸体部件、导向套组件、密封件等组成。
       活塞杆组件包括活塞杆，活塞，密封件、导向环，活塞导向环，和固定连接件，活塞杆表面镀铬，以增加抗腐蚀，抗磨擦，抗砸碰的能力，缸体部件由缸底和缸筒焊接而成。
       导向套组件：导向套与缸口连接方式有内螺纹，卡环和压盖等连接。
       密封件有山形圈，鼓型圈，蕾型圈，JF防尘圈，O型密封圈等组成。

二、调架千斤顶的使用位置：
       在支架底座的侧边。

三、调架千斤顶不当使用或者操作会造成哪些影响：
       1）、千斤顶的规格必须与支架要求相符合，性能参数必须达到出厂试验要求方可配架使用，到矿备用的千斤顶，必须经过检查复试合格，才能配架使用。
       2）使用前认真检查各零部件有无磕碰等影响使用的缺陷，再进行安装使用，维修中绝对禁止用锤等金属物体猛敲砸千斤顶的任何一个部位，尤其要防止敲砸活塞杆的镀层。
       3）千斤顶不允许在井下调整和解体修理，若有故障时只能用合格的同等类组件进行更换。
       4）应根据不同水质选用适当牌号乳化油，按5:95的油水比例进行配制乳化液，在使用过程中应经常检查其性能。

四、调架千斤顶常见故障、原因与排除方法：
