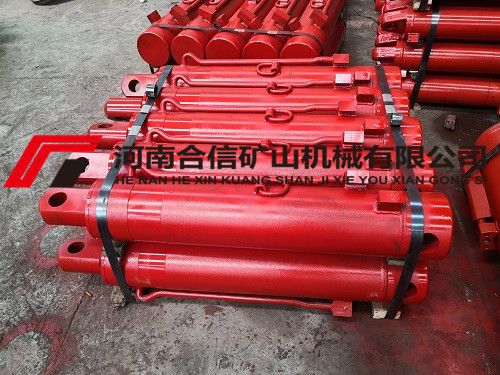

护帮千斤顶QGEL107047L1-平煤机液压支架配件浏览
价格:¥电话询价元 [平煤机液压支架]
型号:φ100/70*470
概要: 护帮千斤顶QGEL107047L1-平煤机液压支架配件尽在河南合信矿山机械有限公司是一家煤矿采掘支护生产单位于,2015年11月03日成立。经营范围包括液压支架、采煤机、掘进
【护帮千斤顶QGEL107047L1-平煤机液压支架配件】 参数说明
材质:精选
库存:现加工
所属部位:液压支架千斤顶
发布时间:2019/9/6 15:12:37
护帮千斤顶QGEL107047L1-平煤机液压支架配件尽在河南合信矿山机械有限公司是一家煤矿采掘支护生产单位于,2015年11月03日成立。经营范围包括液压支架、采煤机、掘进机、防爆电气产品、矿井专用设备、矿用通讯设备、矿井辅助运输设备等。我厂可生产平煤机、南车集团、林州重机、中煤北煤机、平阳重工、山东矿机、郑州四维液压支架配件,欢迎来我厂考察。
1. 护帮千斤顶作用:护帮千斤顶是双作用液压缸,作用是能使护帮板上下摆动,以适应地质条件的变化,即有接项性能,又有防片帮的功能。
2.护帮千斤顶组成部分:主要由缸体、活塞、活塞杆、导向套及各种密封件组成。
3.护帮千斤顶使用位置:使用在支架顶梁的前端。
4.护帮千斤顶的工作原理:护帮千斤顶在使用时操作千斤顶操纵阀,使高压液体通过液压支架操纵阀组、胶管和插头座导入到千斤顶的下腔(也就是活塞腔),使活塞杆伸出。千斤顶回缩时,操作千斤顶操纵阀,使高压液体通过液压支架操纵阀组、胶管和插头座导入到千斤顶的上腔(也就是活塞杆腔),使活塞杆在工作液体的作用下回缩。
序号 | 名称 | 图号 | 型号 |
1 | 护帮板 | F223.03 | |
2 | 托板 | F223.04 | |
3 | 顶梁侧护板 | F223.15 | |
4 | 掩护梁侧护板 | F223.17 | |
5 | 尾梁 | F223.07 | |
6 | 插板 | F223.08 | |
7 | 脚踏板 | F223.13 | |
8 | 推移杆 | F223.14 | |
1 | 立柱 | LJGGK25732768K9T | φ250/230*1500 |
2 | 护帮千斤顶 | QGEL107047L1 | φ100/70*470 |
3 | 伸缩千斤顶 | QGEL107080L1 | φ100/70*800 |
4 | 前梁千斤顶 | QGYK1811519Y1A | φ180/115*174 |
5 | 尾梁千斤顶 | QGYK1811562R1C | φ180/115*620 |
6 | 插板千斤顶 | QSEL806060L1 | φ80/60*600 |
7 | 推移千斤顶 | QGLC189570A3 | φ180/95*900 |
8 | 侧推千斤顶 | QSEL634517B1 | φ63/45*170 |
9 | 拉后溜千斤顶 | QGEK128590J11 | φ125/85*900 |
10 | 抬底千斤顶 | QSQL128531T1 | φ125/85*310 |
