• aspcms平煤机液压支架

φ230机械加长杆立柱-陕西煤矿平煤机液压支架配件浏览

价格:¥电话询价元   [平煤机液压支架]

型号:φ230

概要:一、机械加长杆立柱的主要技术参数:二、机械加长杆立柱的用途及功能:  立柱是液压支架主要承载顶板压力的重要部件之一,它是将支架顶梁和底座连接起来的主要部件,是用于液压支架承受顶板载

【φ230机械加长杆立柱-陕西煤矿平煤机液压支架配件】 参数说明

材质:精选材质

库存:现加工

所属部位:立柱

发布时间:2019/10/23 13:27:06

详细说明

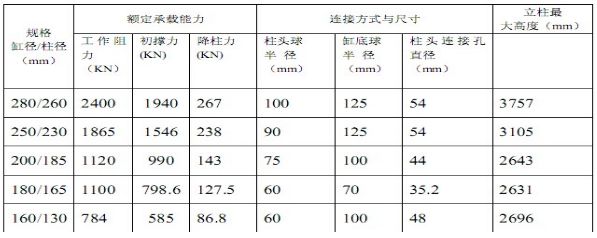

一、机械加长杆立柱的主要技术参数:


二、机械加长杆立柱的用途及功能:
  立柱是液压支架主要承载顶板压力的重要部件之一,它是将支架顶梁和底座连接起来的主要部件,是用于液压支架承受顶板载荷和调节支护高度的。立柱是支架的承压部件,它长期处于高压受力状态,除应具有合理的工作阻力和可靠的工作特性外,还必须有足够的抗压、抗弯强度,良好的密封性能。工作可靠,使用寿命长。

三、机械加长杆立柱的组成部分及结构:
  带加长杆立柱结构的主要特征是:在立柱中,增加加长杆来补偿立柱的行程。

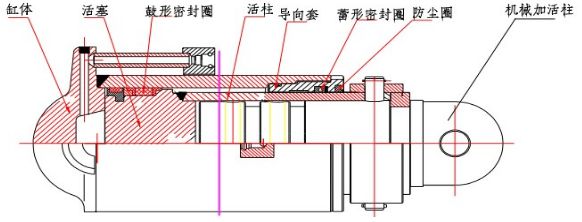

  如下图所示。缸体结构同单伸缩立柱。开口活柱由柱塞和柱管焊接而成。在缸体中上下运动,成为液压缸中传递力的重要组件。由于下腔密封件采用聚甲醛材料,柱塞处密封和导向由外卡键、支撑环与柱塞共同作用。导向套通过螺纹直接与缸体连接。导向套内孔装有导向环、蕾形密封圈、挡圈、防尘圈形成与开口活柱的密封和防尘。导向套外槽装有O形密封圈形成与缸体的静密封。加长杆带有加长杆槽,可与大半环、保持套、连接销和开口活柱形成几个不同的固定位置,分别调节S1、1/2S1行程。加长杆头为凸球面,在组装支架时,与顶梁的柱窝相连接。


四、机械加长杆立柱的使用位置:


、机械加长杆立柱不当使用或者操作会造成哪些影响:
  1)立柱的规格必须与液压支架要求相符合,性能参数必须达到出厂试验要求方可配架使用,到矿备用的立柱,必须经过检查复试合格,才能配架使用。
  2)使用前认真检查各零部件有无磕碰等影响使用的缺陷,再进行安装使用,维修中绝对禁止用锤等金属物体猛敲砸立柱,尤其要防止敲砸活柱的镀层。
  3)立柱不允许在进下调整和解体修理,若有故障时只能用合格的同等类组件进行更换。
  4)应根据不同水质选用适当牌号乳化油,按5:95的油水比例进行配制乳化液,在使用过程中应经常检查其性能。

六、机械加长杆立柱在运输、安装或者使用时注意事项:

1)立柱应用托架或装箱发运,产品应捆扎牢固,避免脱落,挤压,损坏等。
   2)运输时,在冬季产品应根据适用地区和运输路程的最低气温注入防冻液,其他季节应将立柱里的乳化液排空,但须保证排液后立柱的运输,储存过程中,内部不得产生锈蚀现象。
   3)立柱存放三个月以上者,要检查立柱里的乳化液是否变质,如变质应更换,当采用排空法时应检查锈蚀情况。
   4)立柱在使用过程中应注意并保证接头座不受损坏,运输包装物必须结实可靠。立柱在运输过程中应轻装轻卸,特别注意接头座以免损坏接口,影响立柱的使用。


 河南合信矿山机械有限公司是一家全国煤机定点生产单位,生产各种支撑式、掩护式、放顶煤液压支架配件,包括液压支架立柱、千斤顶、油缸、前梁、推杆、护帮板、安全阀、操纵阀组、销轴、导杆、压块、胶管总成、中间接头、挡圈、整套密封、螺母、螺栓、开口销、连接头、十字链、开口销、保护套等,目前可以配套加工平煤机、郑州四维、山西平阳重工、林州重机、中煤北煤机等主机厂液压支架配件。质量保证,价格优惠,现可来图、来料定制或到厂参观指导。

导向套3DXTL80×55×79
挡圈LDN55×67×3A
内导向环NDH55×3×25A
防尘圈JF55×71×6.5A
缸体QSEL634517B1
活塞杆1HGSL634517
导向套2DXTL63×45×58
内导向环NDH45×3×16A
挡圈LDN45×57×3A
销轴¢ZY26-1
销轴¢ZY26-2
销轴¢ZY26-3
销轴¢ZY26-4
销轴¢ZY26-5
销轴¢ZY26-6
销轴¢ZY26-7
销轴¢ZY26-8
销轴¢ZY26-9
销轴¢ZY26-10
销轴¢ZY26-11
销轴¢ZY26-12
销轴¢ZY26-14
销轴¢ZY26-15
销轴¢ZY26-16
销轴¢ZY26-17
销轴¢ZY26-19
连接轴¢ZY26-21
销轴¢ZY26-22
销轴¢ZY26-23
销轴¢ZY26-25
挡销10*145FD10×10×145
安全阀BSYF
阀芯BSYF-1

产品覆盖平煤机液压支架、南车集团液压支架、林州重机液压支架、中煤北煤机液压支架配件、平阳重工液压支架配件、山东矿机液压支架等厂家。产品型号有ZY16800/32/70D大采高支架、ZY10000/28/62D、ZY10800/30/65D、ZF15000/27.5/42、ZZP5400/20/40、支撑掩护式ZZ3200/11/21、ZZ6400/18/38、薄煤层ZY2600/08/16、ZY4800/09/21、机巷超前支架ZT24500/18/35、风巷超前支架ZT103500/22/38、垛式支架ZZ12000/22/46X、掩护式液压支架ZY2100/11/22、ZY2600/8/1、ZY2600/8.5/17、ZY3200/14.5/31.5、ZY3200/15/35、ZY3400/9/22、ZY3400/10/23、ZY3400/10.5/25、ZY3400/13/30、ZY3400/15/32、ZY3600/11/23等

 提供各种型号煤矿液压支架技术参数、图册、图纸、加工、维修、价格、重量、材质,适用于郑煤、林州重机、北京煤机、山东矿机、山东新煤、平煤机、南车、平阳重工、郑州四维等厂家掩护支架、放顶煤支架、悬移支架、支撑支架等。
