立柱/千斤顶/挡矸/销轴-ZF800-30林州重机/平煤机/三一重工液压支架组件浏览

价格:¥电话询价元   [液压支架配件]

型号:ZF800-30

概要:液压支架立柱主要分为单伸缩立柱、双伸缩立柱和机械加长杆立柱,是液压支架主要承载顶板压力的重要部件之一、它是将支架顶梁和底座连接起来的主要部件,河南合信矿山机械有限公司生产的液压支架立柱具有足够的强度,

【立柱/千斤顶/挡矸/销轴-ZF800-30林州重机/平煤机/三一重工液压支架组件】 参数说明

材质:精选

库存:现加工

所属部位:液压支架立柱

发布时间:2019/11/26 8:32:23

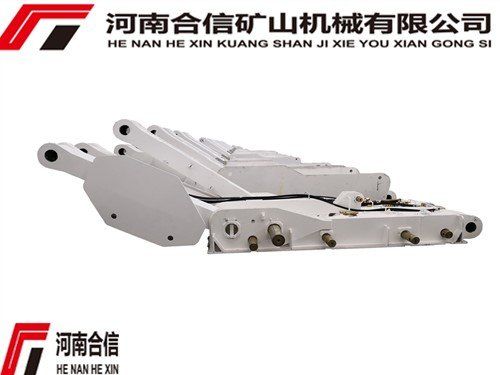

详细说明

液压支架立柱主要分为单伸缩立柱、双伸缩立柱和机械加长杆立柱,是液压支架主要承载顶板压力的重要部件之一、它是将支架顶梁和底座连接起来的主要部件,

河南合信矿山机械有限公司生产的液压支架立柱具有足够的强度,工作可靠,使用寿命长。
液压支架立柱常用的有两种形式:即双伸缩立柱和单伸缩立柱。
双伸缩立柱调高范围大,使用方便,但其结构复杂,加工精度高,成本高。
单伸缩立柱不仅具有较高的调高范围,而且具有成本低,可靠性高等优点,但使用时不如双伸缩立柱方便。

二、液压支架立柱常用的有两种形式:

即双伸缩立柱和单伸缩立柱。双伸缩立柱调高范围大,使用方便,但其结构复杂,加工精度高,成本高。单伸缩立柱不仅具有较高的调高范围,而且具有成本低,可靠性高等优点,但使用时不如双伸缩立柱方便。

三、液压支架立柱的用途及功能:  液压支架立柱主要分为单伸缩立柱、双伸缩立柱和机械加长杆立柱,它是液压支架主要承载顶板压力的重要部件之一,它是将支架顶梁和底座连接起来的主要部件,是用于液压支架承受顶板载荷和调节支护高度的。立柱是支架的承压部件,它长期处于高压受力状态,除应具有合理的工作阻力和可靠的工作特性外,还必须有足够的抗压、抗弯强度,良好的密封性能。工作可靠,使用寿命长。液压支架立柱的组成部分及结构:  立柱主要包括:缸体组件、活柱组件、导向套组件、加长杆组件等。缸体位于立柱的最外层,是液压缸的主体。缸体一端为缸口,另一端为焊有凸球面的缸底。缸体上焊有可与操纵阀相连的下腔接头座(即活塞腔)和上腔接头座(即活塞杆腔,对立柱来说也就是活柱腔)。在组装支架时,缸底与支架的底座柱窝相连接。活柱由柱头、柱管、柱塞三体焊接而成,可在缸体中上下运动,成为液压缸中传递力的重要组件。柱头上部为凸球面,在组装支架时,柱头与顶梁柱窝相连接。柱体表面为先镀锡青铜(或乳白铬)再镀硬铬的双层复合镀层,以防止磨损和锈蚀。柱塞上装有两件树脂夹织物导向环,以减少柱塞与缸壁的磨损,提高滑动功能。在两件导向环之间装有聚氨酯活塞密封,组成缸体的下腔密封。导向套是活柱在往复运动时起导向作用的部件,导向套内表面上装有两件树脂夹织物导向环和聚氨酯杆密封,形成活柱运动时的导向和密封,导向套外表面装有聚氨酯静密封,形成与缸体的密封。卡环、挡套、挡圈共同组成导向套与缸体的连接。防尘圈和形密封圈组成导向套的内、外表面防尘作用。

四、产品的工作原理:


1)、升柱当操纵阀手柄扳到升柱位置时,由泵站来的高压乳化液通过操纵阀组和液控单向阀把压力液输送到立柱下腔接头座进入立柱活塞腔,使活柱升起,直至顶梁与顶板接触。2)、立柱承载 当顶梁与顶板接触后,顶板压力通过顶梁传到活柱。由于在进液管路上装有液控单向阀和安全阀,立柱活塞腔的压力液被单向阀封闭,因而活塞腔的压力随着顶板压力的升高而升高。当压力超过立柱的工作阻力,即超过安全阀的额定工作压力时,安全阀开启卸载,活柱收缩。当压力降到低于安全阀额定工作阻力的90%时,安全阀关闭,立柱又开始承载。3)、降柱 将操纵阀手柄扳到降柱位置时,由泵站来的高压乳化液通过操纵阀组和液控单向阀把压力液输送到立柱上腔接头座进入活柱腔,同时打开液控单向阀,使立柱活塞腔的低压液体经液控单向阀和操纵阀组与回液管路流回泵站液箱。此时,活柱在液压和自重作用下进行降柱。

五、立柱不当使用或者操作会造成哪些影响:

1)、立柱的规格必须与支架要求相符合,性能参数必须达到出厂试验要求方可配架使用,到矿备用的立柱,必须经过检查复试合格,才能配架使用。2)使用前认真检查各零部件有无磕碰等影响使用的缺陷,再进行安装使用,维修中绝对禁止用锤等金属物体猛敲砸立柱,尤其要防止敲砸活柱的镀层。3)立柱不允许在井下调整和解体修理,若有故障时只能用合格的同等类组件进行更换。4)应根据不同水质选用适当牌号乳化油,按5:95的油水比例进行配制乳化液,在使用过程中应经常检查其性能。


25ZF800-24立柱压板
26ZF800-30立柱
27ZF800-31推移千斤顶
28ZF800-32尾梁千斤顶
29ZF800-33拉后溜千斤顶
30ZF800-34抬底千斤顶
31ZF800-35调架千斤顶
32ZF800-36伸缩梁千斤顶
33ZF800-37插板千斤顶
34ZF800-38顶、掩侧推千斤顶
35ZF800-39护帮千斤顶
36ZF800-40尾梁侧推千斤顶
37ZF800-41挡矸插板千斤顶
38ZF800-42挡矸千斤顶
39ZF800-00/1销轴Φ50×277
40ZF800-00/2垫圈50

六、立柱在运输、安装或者使用时注意事项:

1)立柱应用托架或装箱发运,产品应捆扎牢固,避免脱落,挤压,损坏等。2)运输时,在冬季产品应根据适用地区和运输路程的**气温注入防冻液,其他季节应将立柱里的乳化液排空,但须保证排液后立柱的运输,储存过程中,内部不得产生锈蚀现象。3)立柱存放三个月以上者,要检查立柱里的乳化液是否变质,如变质应更换,当采用排空法时应检查锈蚀情况。4)立柱在使用过程中应注意并保证接头座不受损坏,运输包装物必须结实可靠。立柱在运输过程中应轻装轻卸,特别注意接头座以免损坏接口,影响立柱的使用。

1

立柱

F210A-30

φ280*780*420-1230

2

一级护帮千斤顶

ZT/PH125c

Φ125/90*450

3

二级护帮千斤顶

F210-37

φ63/45*280

4

伸缩梁千斤顶

ZT/SH080n

Φ80/60*700

5

平衡千斤顶

ZT/YJ180b

Φ180/120*375-832

6

推移千斤顶

ZT/TJ140h

Φ140/85*700

7

顶掩侧推千斤顶

ZT/CH080m

Φ80/60*170

8

防倒防滑千斤顶

ZT/FH125a

Φ125/70*485

9

尾梁千斤顶

ZT/WJ140g(h)

φ140/105*395-715

10

尾梁侧推千斤顶

ZT/CH063n

Φ63/45*170

11

插板千斤顶

ZT/BH080h

Φ80/60*550

12

抬底千斤顶

F149-32

φ110/85*250

13

拉后溜千斤顶

ZT/HH125b

Φ125/70*700
