护帮千斤顶Q1201-山西液压支架立柱修复浏览

价格:¥电话询价元   [平煤机液压支架]

型号:Q1201

概要:一、护帮千斤顶的主要技术参数:二、护帮千斤顶的组成部分及结构:   液压支架千斤顶主要由活塞杆组件、缸体部件、导向套组件、密封件等组成。   活塞杆组件包括活塞

【护帮千斤顶Q1201-山西液压支架立柱修复】 参数说明

材质:精选材质

库存:现加工

所属部位:执行元件

发布时间:2019/10/18 11:36:30

详细说明

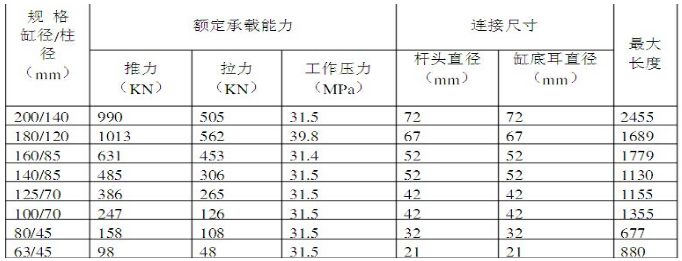

一、护帮千斤顶的主要技术参数:

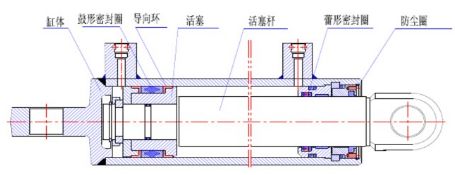

二、护帮千斤顶的组成部分及结构:

   液压支架千斤顶主要由活塞杆组件、缸体部件、导向套组件、密封件等组成。
   活塞杆组件包括活塞杆,活塞,密封件、导向环,活塞导向环,和固定连接件,活塞杆表面镀铬,以增加抗腐蚀,抗磨擦,抗砸碰的能力。

   缸体部件由缸底和缸筒焊接而成。
   导向套组件:导向套与缸口连接方式有内螺纹,卡环和压盖等连接。
   密封件有山形圈,鼓型圈,蕾型圈,JF防尘圈,O型密封圈等组成。


三、护帮千斤顶的工作原理:
   千斤顶在使用时操作千斤顶操纵阀,使高压液体通过液压支架操纵阀组、胶管和接头座导入到千斤顶的下腔(也就是活塞腔),使活塞杆伸出。千斤顶回缩时,操作千斤顶操纵阀,使高压液体通过液压支架操纵阀组、胶管和接头座导入到千斤顶的上腔(也就是活塞杆腔),使活塞杆在工作液体的作用下回缩。
四、护帮千斤顶不当使用或者操作会造成哪些影响:

   1)千斤顶的规格必须与支架要求相符合,性能参数必须达到出厂试验要求方可配架使用,到矿备用的液压支架千斤顶,必须经过检查复试合格,才能配架使用。
   2)使用前认真检查各零部件有无磕碰等影响使用的缺陷,再进行安装使用,维修中绝对禁止用锤等金属物体猛敲砸液压支架千斤顶的任何一个部位,尤其要防止敲砸活塞杆的镀层。
  3)液压支架千斤顶不允许在井下调整和解体修理,若有故障时只能用合格的同等类组件进行更换。
  4)应根据不同水质选用适当牌号乳化油,按5:95的油水比例进行配制乳化液,在使用过程中应经常检查其性能。

五、护帮千斤顶的常见故障、原因与排除方法:


 河南合信矿山机械有限公司是一家全国定点煤机生产单位,专业生产制造煤矿液压支架配件,主要包括煤矿液压支架油缸,包括液压支架千斤顶、液压支架立柱、液压支架销轴、液压支架连接头等及批量千斤顶部分零件(导向套、缸筒、活塞杆,活塞等);配套国内各大厂家采煤机,掘进机油缸生产,致力于煤矿综采支护液压支架配件加工销售、油缸修复、整套支架设备大修,现可来图来料加工、现场测绘,承揽煤矿综采支架升级改造加工,欢迎来电采购或到我厂参观指导。


销轴φ40×92PZY08.00-10.
销轴φ41×155PZY08.00-01.
销轴φ60×185PZY08.00-15.
销轴φ60×241PZY08.00-14
销轴φ60×380PZY08.00-05
销轴φ65×330PZY08.00-12
销轴φ115×488PZY08.00-08
立柱PZY11.30L/R
平衡千斤顶PZY11.31
翻转板千斤顶PZY11.32
侧推千斤顶PZY11.33.
翻转防护板PZY08.09.
顶梁侧护板PZY08.04.
掩护梁侧护板PZY08.05.
推杆PZY08.08.
连接头PZY08.00-11.
导杆PZY08.00-21
弹簧导杆PZY08.00-29
销轴φ40×92PZY08.00-10
销轴φ41×155PZY08.00-01
销轴φ60×241PZY08.00-14.
销轴φ60×380PZY08.00-05.
销轴φ65×330PZY08.00-12.
销轴φ115×488PZY08.00-08.
立柱PZY08.30.
推移千斤顶PZY08.31.
平衡千斤顶PZY08.32
翻转板千斤顶PZY08.33.
侧推千斤顶QGEK806017T1.
一级护帮板Y329.10

 产品覆盖平煤机液压支架、南车集团液压支架、林州重机液压支架、中煤北煤机液压支架配件、平阳重工液压支架配件、山东矿机液压支架等厂家。产品型号有ZY16800/32/70D大采高支架、ZY10000/28/62D、ZY10800/30/65D、ZF15000/27.5/42、ZZP5400/20/40、支撑掩护式ZZ3200/11/21、ZZ6400/18/38、薄煤层ZY2600/08/16、ZY4800/09/21、机巷超前支架ZT24500/18/35、风巷超前支架ZT103500/22/38、垛式支架ZZ12000/22/46X、掩护式液压支架ZY2100/11/22、ZY2600/8/1、ZY2600/8.5/17、ZY3200/14.5/31.5、ZY3200/15/35、ZY3400/9/22、ZY3400/10/23、ZY3400/10.5/25、ZY3400/13/30、ZY3400/15/32、ZY3600/11/23等。

提供各种型号煤矿液压支架技术参数、图册、图纸、加工、维修、价格、重量、材质,适用于林州重机、北京煤机、山东矿机、山东新煤、平煤机、南车、平阳重工、郑州四维等厂家掩护支架、放顶煤支架、悬移支架、支撑支架等。
