液压支架拉后溜千斤顶-平煤机综采液压支架配件浏览
价格:¥电话询价元 [平煤机液压支架]
型号:GF097A-34L
概要:液压支架拉后溜千斤顶-平煤机综采液压支架配件尽在河南合信矿山机械有限公司。一、拉后溜千斤顶的主要技术参数:二、拉后溜千斤顶的组成部分及结构: &nb
【液压支架拉后溜千斤顶-平煤机综采液压支架配件】 参数说明
材质:精选材质
库存:现加工
所属部位:执行元件
发布时间:2019/9/29 15:17:28
液压支架拉后溜千斤顶-平煤机综采液压支架配件尽在河南合信矿山机械有限公司。

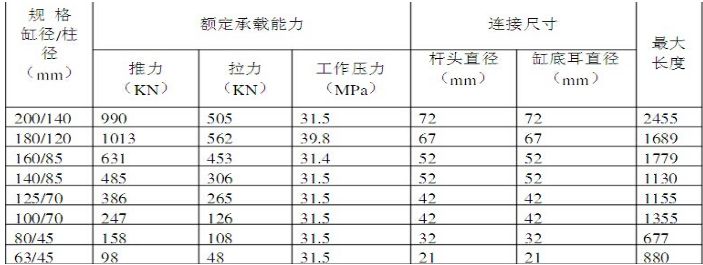

一、拉后溜千斤顶的主要技术参数:

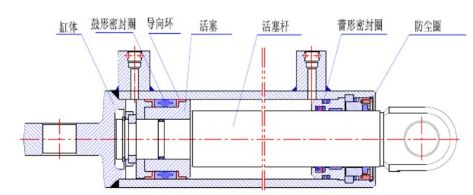

二、拉后溜千斤顶的组成部分及结构:
拉后溜千斤顶主要由活塞杆组件、缸体部件、导向套组件、密封组成。
活塞杆组件包括活塞杆,活塞,密封件、导向环,活塞导向环,和固定连接件,活塞杆表面镀铬,以增加抗腐蚀,抗磨擦,抗砸碰的能力,缸体部件由缸底和缸筒焊接而成。
导向套组件:导向套与缸口连接方式有内螺纹,卡环和钢丝连接
密封件有山形,鼓型,蕾型,JF防尘圈,O型密封圈组成
三、拉后溜千斤顶在运输、安装或者使用时注意事项:
1)千斤顶应用托架或装箱发运,产品应捆扎牢固,避免脱落,挤压,损坏等
2)运输时,在冬季产品应根据适用地区和运输路程的最低气温注入防冻液,其他季节应将进,回液腔乳化液排空,但须保证排液后千斤顶的运输,储存过程中,内部不得产生锈蚀现象。
3)千斤顶存放三个月以上者,要检查内腔中的乳化液是否变质,如变质应更换,当采用排空法时应检查锈蚀情况。
4)千斤顶在使用过程中的运输应注意并保证接头座不受损坏,运输包装物必须结实可靠。千斤顶在运输过程中应轻装轻卸,特别注意接头座以免损坏接口,影响千斤顶的使用。
四、拉后溜千斤顶常见故障、原因与排除方法:
部位 | 故障现象 | 可能的原因 | 排除的方法 |
千 斤 顶 | 不动作 | 1.截止阀未开,或过滤器堵死; 2.千斤顶活塞变形油憋卡不能伸缩; 3.与千斤顶连接件蹩卡。 | 1.排除堵塞部位,打开截止阀清洗过滤器; 2.更换上井检修; 3.检查蹩卡的原因。 |
动作慢 | 1.泵压低; 2.管路堵塞; 3.几个动作同时操作,造成流量不足(短时)。 | 1.检修泵,调压; 2.排除堵塞部位; 3.协调操作,尽量避免过多同时操作。 | |
个别连动现象 | 1.操纵阀串液; 2.回液阻力大。 | 1.仔细听一下操纵阀内部是否有串液的声响,更换操纵阀检修; 2.发生于空载情况,不影响支撑。 | |
千斤顶漏液 | 1.外漏主要是密封件坏; 2.缸底,接头焊缝裂纹。 | 1.除接头O形圈井下更换外,其他均更换上井检补焊; 2.更换上井检修、补焊。 |
河南合信矿山机械有限公司地处中原腹地,位于郑州荥阳王村工业园区,拥有独立机械加工的现代标准厂房,依托液压支架龙头企业平煤机、平阳重工、林州重机发展起来的新兴的煤矿综采设备厂家,我厂专业生产制造煤矿液压支架配件,主要包括煤矿液压支架油缸,包括液压支架千斤顶、立柱、销轴等及批量千斤顶部分零件(导向套、缸筒、活塞杆,活塞等);千斤顶主要有推移千斤顶、护帮千斤顶、伸缩千斤顶、前粱千斤顶、侧推千斤顶、尾粱千斤顶、插板千斤顶、抬底千斤顶、后溜千斤顶、平衡千斤顶、调架千斤顶、摆粱千斤顶、底调千斤顶、防滑千斤顶、防倒千斤顶、侧护千斤顶等。目前可以配套加工平煤机、郑州四维、山西平阳重工、林州重机、中煤北煤机等主机厂液压支架配件,欢迎来电采购或到我厂参观指导。
接头φ19 | ZCF301-01 |
接头φ16 | ZCF303-01 |
阀杆 | BEF301-01 |
固定套 | BEF301-02 |
阀杆组件 | BEF301 |
压紧螺母 | BEF301-05 |
导套 | BEF301-07 |
压杆组件 | BEF30102 |
顶杆 | BEF30102-1 |
阀座 | BEF30102-2 |
操纵机构 | BEF30103 |
盖 | BEF30103-1 |
手柄 | BEF30103-2 |
凸轮 | BEF30103-3 |
压块 | BEF30103-4 |
转轴 | BEF30103-5 |
定位螺钉 | BEF30103-6 |
销轴 | BEF30103-7 |
钢球 | BEF30103-8 |
弹簧 | BEF30103-9 |
阀套 | BEF301-03 |
阀体 | BEF301-02 |
配液板 | BEF30101 |
接头 | KYD200-2 |
阀芯 | KYD200-3 |
弹簧 | KYD200-4 |
回液阀套 | KYD200-5 |
阀座 | KYD200-6 |
进液阀套 | KYD200-7 |
顶杆 | KYD200-9 |
款式多种多样,质量有所保障,选择河南合信,还您一份安心!
