承接一批三一支架ZZ4000/12/24配件SZ52.30立柱及QGEK127070LIAH后溜千斤顶投产
承接一批三一支架ZZ4000/12/24配件SZ52.30立柱及QGEK127070LIAH后溜千斤顶投产!河南合信矿山机械有限公司自成立以来,一直长期致力于液压支架配件生产销售和设备维修,公司主打产品有液压支架配件:立柱千斤顶类、结构件、直属件、阀类、液压管路件、密封件、标准件、胶管总成等等;刮板输送机配件;采煤机配件;掘进机配件;皮带输送机配件;煤矿上所需其它设备及配件等等。我厂地址:河南省郑州市荥阳市王村镇前新庄工业园内,竭诚欢迎各界人士来电咨询17734784044及来厂参观指导考察!
液压支架立柱的组成部分及结构:
立柱主要包括:缸体组件、活柱组件、导向套组件、加长杆组件等。缸体位于立柱的最外层,是液压缸的主体。缸体一端为缸口,另一端为焊有凸球面的缸底。缸体上焊有可与操纵阀相连的下腔接头座(即活塞腔)和上腔接头座(即活塞杆腔,对立柱来说也就是活柱腔)。在组装支架时,缸底与支架的底座柱窝相连接。活柱由柱头、柱管、柱塞三体焊接而成,可在缸体中上下运动,成为液压缸中传递力的重要组件。柱头上部为凸球面,在组装支架时,柱头与顶梁柱窝相连接。柱体表面为先镀锡青铜(或乳白铬)再镀硬铬的双层复合镀层,以防止磨损和锈蚀。柱塞上装有两件树脂夹织物导向环,以减少柱塞与缸壁的磨损,提高滑动功能。在两件导向环之间装有聚氨酯活塞密封,组成缸体的下腔密封。导向套是活柱在往复运动时起导向作用的部件,导向套内表面上装有两件树脂夹织物导向环和聚氨酯杆密封,形成活柱运动时的导向和密封,导向套外表面装有聚氨酯静密封,形成与缸体的密封。卡环、挡套、挡圈共同组成导向套与缸体的连接。防尘圈和形密封圈组成导向套的内、外表面防尘作用。
液压支架立柱的用途及功能:
液压支架立柱主要分为单伸缩立柱、双伸缩立柱和机械加长杆立柱,它是液压支架主要承载顶板压力的重要部件之一,它是将支架顶梁和底座连接起来的主要部件,是用于液压支架承受顶板载荷和调节支护高度的。立柱是支架的承压部件,它长期处于高压受力状态,除应具有合理的工作阻力和可靠的工作特性外,还必须有足够的抗压、抗弯强度,良好的密封性能。工作可靠,使用寿命长。
38 | 调架千斤顶 | Q-100/60X500 C154.00-04 | 2 |
39 | 推移千斤顶 | Q-180/120×900 C154.00-03 | 3 |

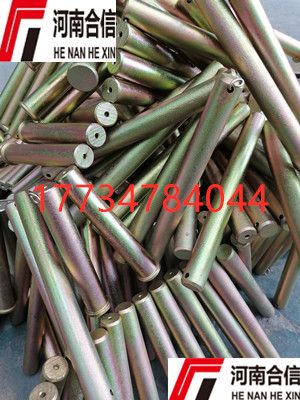

40 | 销轴 | φ50X250 | 5 |
41 | 喷雾装置 | SQK-1.5/4(120) | 6 |
42 | 螺纹销 | C209.00-07 从螺纹尾处开始7cm内,直径缩短2cm,制成锥体 | 2 |
43 | 立柱 | ZZ6000 | 根 |
44 | 推移千斤 | ZZ6000 | 根 |
47 | 立柱 | Z018-30 | 件 |
48 | 护帮千斤顶80/60 | ZJZ004576638 | 个 |
49 | 推移千斤顶 | ZJZ004585529 | 个 |
50 | 顶梁右侧护板Z | ZJZ004585567 | 个 |
51 | 抬底千斤顶 | 14478088 | 个 |
52 | 推杆 | ZJZ004585804 | 个 |
53 | 进回液三通块 | 151399000126A | 个 |
54 | 操作手柄 | 个 | |
55 | 前喷雾装置 | 60190272 | 个 |
56 | 推拉杆 | 12987112 | 根 |

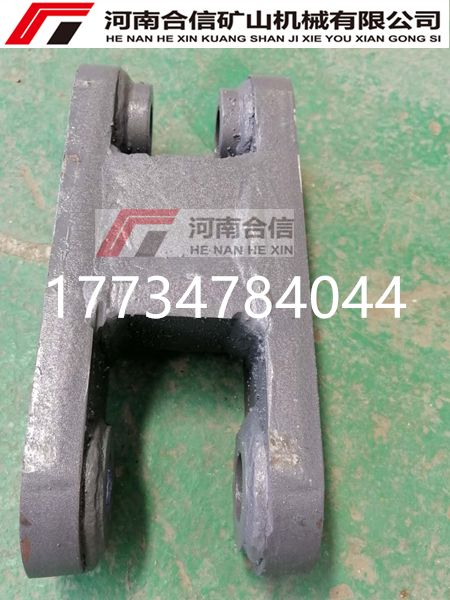

57 | 连接头 TLZJ.208 | 12566578 | 个 |
58 | 连接头与推拉杆连接销 TLZJ.206 | 12566576 | 根 |
59 | 连接头与刮板槽连接销 TLZJ.209 | 12566579 | 根 |
60 | 推拉杆 | PM209.09a | 根 |
61 | 连接头与推拉杆连接销 | φ50*180 | 根 |
62 | 连接头与刮板槽连接销 | φ50*290 | 根 |
63 | 立柱 | SZ52.30 | 根 |
64 | 护帮千斤顶 | Q13A-100/70*400 | 根 |
65 | 立柱 | SLL9-210/160*2230 | 根 |
66 | 前梁千斤顶 | Q07A-125/85*145 | 根 |
67 | 推移千斤顶 | Q-140/85*700 | 根 |
68 | 推移千斤顶 | SF37.31 | 根 |
69 | 后溜千斤顶 | QGEK127070LIAH | 根 |
