河南合信承接的液压支架配件-结构件WH80掩护梁50根加工完成

作者:    发布于:2020/1/4 8:34:40    点击量:   来源:http://www.hexinkuangshan.com

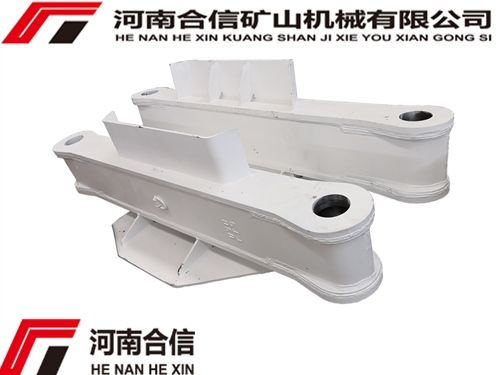

液压支架结构件掩护梁大批量投产,液压支架结构件顶梁、掩护梁、插板、底座、连杆、推杆、护帮板、横梁、侧护板等尽在河南合信矿山机械有限公司。承接的液压支架配件-结构件掩护梁50根加工完成,开始准备打包发货!



掩护梁的用途及功能:
   掩护梁是液压支架的重要部件。它能将顶梁承受的部分顶板压力通过连杆或交接点传递给底座;能够隔离采空区、阻止其冒落矸石涌入工作面;掩护梁上的活动侧护板,进一步完善了这种功能;还能够承受采空区冒落矸石的压力,并将它传递至顶梁、连杆和底座。
      1)承受顶板给与的水平分力和侧向力,增强支架的抗扭性能;
       2)掩护梁与前、后连杆、底座形成四连杆机构,保证梁端距变化不大;
       3)承担老塘矸石给予的压力,使立柱免受横向弯曲的载荷,阻挡后部落煤和矸石前窜,



 掩护梁的组成部分:
掩护梁上部与顶梁铰接,下部与前、后连杆及尾梁相连,经前、后连杆与底座连为一个整体,是支架的主要连接和掩护部件


Y317-0201

掩护梁体

Y317-0202

右活动侧护板

Y317-0203

左活动侧护板

Y317-02/01

侧推导杆

ZT00-03/3

销轴22*290

ZT00-14/1

销轴25*70

ZT09-04/1

挡圈

ZT/CH063n

侧推千斤顶φ63/45*170

ZT00-03/1

销轴24*290

Y317-02/02

支杆90

Y317-02/03

弹簧导杆

ZT09-01/2

弹簧

ZT00-07/2

挡销10*10*136

ZT00-05/6

铰接轴90*440

ZT00-03/1

销轴24*170

ZT00-07/2

挡销10*10*146

GB/T91-2000

开口销D4*20

ZT00-02/8

销轴50*210

GB/T91-2000

开口销D10*80

ZT00-11/8

垫圈50

ZT00-75/2

U形卡

ZT00-01/13

销轴24*155

GB/T95-2002

平垫圈D24

GB/T91-2000

开口销D6.3*40

ZT00-05/8

铰接轴110*540

Y317-02/04

弹簧导杆


河南合信公司坚持“以人为本、科技兴企、团结务实、创新求优”的精神、奉行“一丝不苟做好每一件产品、实实在在服务于每一个客户”的经营理念、河南合信全体员工愿与各界新老朋友、携手并进、共创明日辉煌!



河南合信矿山机械有限公司是一家全国煤机定点生产单位,生产各种支撑式、掩护式、放顶煤液压支架配件,包括液压支架立柱、千斤顶、油缸、前梁、推杆、护帮板、点也快、安全阀、操纵阀组、销轴、导杆、压块、胶管总成、中间接头、挡圈、整套密封、螺母、螺栓、开口销、连接头、十字链、开口销、保护套等。 产品覆盖平煤机液压支架、南车集团液压支架、林州重机液压支架、中煤北煤机液压支架配件、平阳重工液压支架配件、山东矿机液压支架等厂家。产品型号有ZY16800/32/70D大采高支架、ZY10000/28/62D、ZY10800/30/65D、ZF15000/27.5/42、ZZP5400/20/40、支撑掩护式ZZ3200/11/21、ZZ6400/18/38、薄煤层ZY2600/08/16、ZY4800/09/21、机巷超前支架ZT24500/18/35、风巷超前支架ZT103500/22/38、垛式支架ZZ12000/22/46X、掩护式液压支架ZY2100/11/22、ZY2600/8/1、ZY2600/8.5/17、ZY3200/14.5/31.5、ZY3200/15/35、ZY3400/9/22、ZY3400/10/23、ZY3400/10.5/25、ZY3400/13/30、ZY3400/15/32、ZY3600/11/23等。


抬底千斤顶Φ160/130*300ZT/DJ160b
抬底千斤顶Φ80/60*260H2F155-32
移后溜千斤顶Φ140/85*900ZT/HJ140p
前梁千斤顶Φ140/105*160ZT/AJ140g
前梁千斤顶Φ200/140*180ZT/AJ200a
推移千斤顶Φ250/140*900-1430TF155-44
推移千斤顶Φ100/70*900H2F155-33
推移千斤顶Φ200/140-900F155-31
推移千斤顶Φ230/140*900H2F155-31
尾梁千斤顶Φ180/120*370-829GF155-33
尾梁千斤顶Φ180/120*586-1045F151-31
外侧帮千斤顶Φ80/60*190H1Y276A-35
内侧帮千斤顶Φ80/60*95H1Y276A-32
推移单向锁FDYT480/50(DN10/20/20)A3X
推移框架GF155-0302
推移框架F155-0302
推移连接头TF151-25/01
推移连接头H2F155-00/3
底调链接头H2F155-00/2
顶架ZT13c
脚踏板F155-0303
推移液控单向锁 DN10/DN10/DN10/DN12(安)FDYT200/50(DN10/10/10)A3X
液控单向锁FDY480/50(ZF)
单向锁 DN10FDGIV(DN10)X
安全阀 500升/分FAD500/50(20/28)X
安全阀 501升/分 DN20/DN25厚FAD500/50(24/39)X
安全阀 DN12FAD250/50(DN12)X
安全阀 DN10FAD125/50(DN10)X
回液断路阀HDF I (DN32)X
交替单向阀JDF10X
立柱控制阀FDYM200/50(DN10/10/10)X
