河南合信小编带你了解液压支架Φ180/120*370尾梁千斤顶使用说明
液压支架尾梁千斤顶大批量投产, 液压支架推移千斤顶、护帮千斤顶、伸缩千斤顶、前粱千斤顶、侧推千斤顶、尾粱千斤顶、插板千斤顶、抬底千斤顶、后溜千斤顶、双伸缩立柱、调架千斤顶、单伸缩立柱、摆粱千斤顶、后溜千斤顶、防滑千斤顶、防倒千斤顶、伸缩梁千斤顶尽在河南合信矿山机械有限公司。
液压支架尾梁千斤顶规格型号:

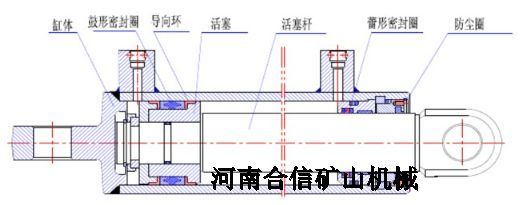

尾梁千斤顶的组成部分及结构
千斤顶主要由活塞杆组件、缸体部件、导向套组件、密封件等组成。
活塞杆组件包括活塞杆,活塞,密封件、导向环,活塞导向环,和固定连接件,活塞杆表面镀铬,以增加抗腐蚀,抗磨擦,抗砸碰的能力, 缸体部件由缸底和缸筒焊接而成。
导向套组件:导向套与缸口连接方式有内螺纹,卡环和压盖等连接。
密封件有山形圈,鼓型圈,蕾型圈,JF防尘圈,O型密封圈等组成。
尾梁千斤顶的用途及功能:
尾梁千斤顶是双作用液压缸,它的作用是支撑支架的尾梁,使尾梁根据需要能够上下摆动,与掩护梁及连杆一起保证支架后部有足够的放煤及过煤空间。两个千斤顶分别用销轴固定在掩护梁与尾梁的铰接座上。
尾梁千斤顶的工作原理:
千斤顶在使用时操作千斤顶操纵阀,使高压液体通过操纵阀组、胶管和接头座导入到千斤顶的下腔(也就是活塞腔),使活塞杆伸出。千斤顶回缩时,操作千斤顶操纵阀,使高压液体通过操纵阀组、胶管和接头座导入到千斤顶的上腔(也就是活塞杆腔),使活塞杆在工作液体的作用下回缩。
尾梁千斤顶在运输、安装或者使用时注意事项:
1)千斤顶应用托架或装箱发运,产品应捆扎牢固,避免脱落,挤压,损坏等。
2)运输时,在冬季产品应根据适用地区和运输路程的最低气温注入防冻液,其他季节应将千斤顶里的乳化液排空,但须保证排液后千斤顶的运输,储存过程中,内部不得产生锈蚀现象。
3)千斤顶存放三个月以上者,要检查千斤顶里的乳化液是否变质,如变质应更换,当采用排空法时应检查锈蚀情况。
4)千斤顶在使用过程中应注意并保证接头座不受损坏,运输包装物必须结实可靠。千斤顶在运输过程中应轻装轻卸,特别注意接头座以免损坏接口,影响千斤顶的使用。
河南合信矿山机械有限公司是一家煤矿采掘支护生产单位,生产各种支撑式、掩护式、放顶煤液压支架配件,包括液压支架立柱、千斤顶、油缸、前梁、掩护梁、推杆、护帮板、点也快、安全阀、操纵阀组、销轴、导杆、压块、胶管总成、中间接头、挡圈、整套密封、螺母、螺栓、开口销、连接头、十字链、开口销、保护套、电液控。产品覆盖平煤机、南车集团、林州重机、中煤北煤机、平阳重工、山东矿机、郑州四维液压支架配件等厂家。
鼓形圈 | G140×120×34 |
活塞导向环 | LW140*10*12 |
O形圈55*3.5 | GB1235-76 |
挡圈A55*49*1.5 | GB1235-75 |
O形圈140*5.7 | GB1235-76 |
内导向环 | NDH70×3×16A |
O形圈145*5.7 | GB1235-76 |
挡圈145 | GB893.1-86A |
防尘圈 | JF70×86×6.5A |
挡圈 | LDN70×6×3A |
缸体 | QGEK168538A1X |
导向套 | HGGK168538 |
导向套2 | DXTK160×85×54 |
挡套2 | DT160×85×21 |
挡圈70 | GB894.1-86A |
鼓形圈 | G160×135×38 |
挡圈 | LDN85×97×3A |
挡圈A160*150 | GB1235-76 |
内导向环 | NDH85×3×20A |
挡圈165 | GB893.1-86A |
防尘圈 | JF85×101×6.5A |
护帮千斤顶 | QSEL8055435L9A |
缸体 | QSEL18055435L19A |
活塞 | HSS80×35×46 |
导向套3 | DXTL80×55×79 |
挡圈 | LDN55×67×3A |
内导向环 | NDH55×3×25A |
防尘圈 | JF55×71×6.5A |
关注河南合信小编,每天为你更新不现的煤矿液压支架配件知识,带你玩转煤矿液压支架!
