郑州四维煤机液压支架推移千斤顶使用说明
郑州四维煤机液压支架推移千斤顶使用说明

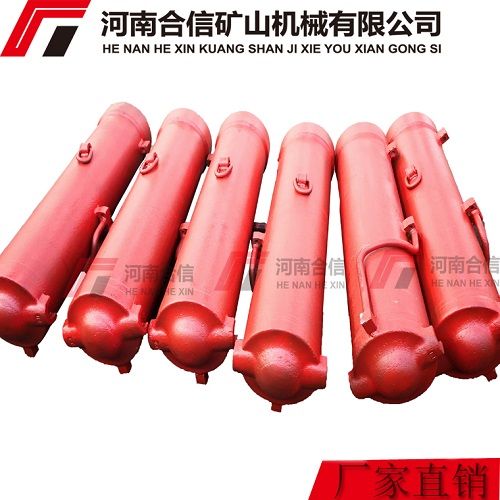

河南合信矿山机械有限公司液压支架推移千斤顶大批量投产, 液压支架推移千斤顶、护帮千斤顶、伸缩千斤顶、前粱千斤顶、侧推千斤顶、尾粱千斤顶、插板千斤顶、抬底千斤顶、后溜千斤顶、双伸缩立柱、调架千斤顶、单伸缩立柱、摆粱千斤顶、后溜千斤顶、防滑千斤顶、防倒千斤顶、伸缩梁千斤顶尽在河南合信矿山机械有限公司。下面河南合信小编带你了解一下Φ100/70*900推移千斤顶使用说明。
液压支架推移千斤顶规格型号及技术参数表:
序号 | 图号 | 产品名称 | 规格型号 | 单位 |
1 | 推移千斤顶 | φ63 | 根 | |
2 | 推移千斤顶 | φ80 | 根 | |
3 | 推移千斤顶 | φ100 | 根 | |
4 | 推移千斤顶 | φ125 | 根 | |
5 | 推移千斤顶 | φ140 | 根 | |
6 | 推移千斤顶 | φ160 | 根 | |
7 | 推移千斤顶 | φ180 | 根 | |
8 | 推移千斤顶 | φ200 | 根 | |
9 | 推移千斤顶 | φ230 | 根 | |
10 | 推移千斤顶 | φ250 | 根 | |
11 | 推移千斤顶 | φ280 | 根 | |
12 | 推移千斤顶 | φ300 | 根 | |
13 | 推移千斤顶 | φ320 | 根 |

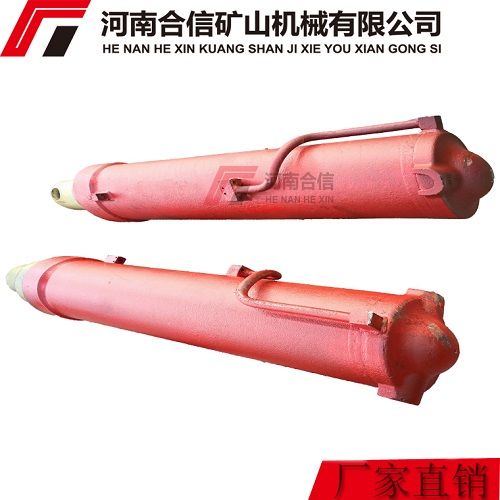

推移千斤顶的组成部分及结构:
液压支架千斤顶主要由活塞杆组件、缸体部件、导向套组件、密封件等组成。
活塞杆组件包括活塞杆,活塞,密封件、导向环,活塞导向环,和固定连接件,活塞杆表面镀铬,以增加抗腐蚀,抗磨擦,抗砸碰的能力,
缸体部件由缸底和缸筒焊接而成。
导向套组件:导向套与缸口连接方式有内螺纹,卡环和压盖等连接。
密封件有山形圈,鼓型圈,蕾型圈,JF防尘圈,O型密封圈等组成。
推移千斤顶功能以及作用:
刮板运输机、采煤机与支架的推进全靠推移千斤顶的运动来实现。
它的作用是推移支架及工作面运输机。缸体与支架底座相连,活塞杆通过推杆与工作面运输机溜槽相连。
推移千斤顶的工作原理:
液压支架千斤顶在使用时操作千斤顶操纵阀,使高压液体通过液压支架操纵阀组、胶管和接头座导入到千斤顶的下腔(也就是活塞腔),使活塞杆伸出。千斤顶回缩时,操作千斤顶操纵阀,使高压液体通过操纵阀组、胶管和接头座导入到千斤顶的上腔(也就是活塞杆腔),使活塞杆在工作液体的作用下回缩。
推移千斤顶不当使用或者操作会造成哪些影响:
1)千斤顶的规格必须与支架要求相符合,性能参数必须达到出厂试验要求方可配架使用,到矿备用的千斤顶,必须经过检查复试合格,才能配架使用。
2)使用前认真检查各零部件有无磕碰等影响使用的缺陷,再进行安装使用,维修中绝对禁止用锤等金属物体猛敲砸千斤顶的任何一个部位,尤其要防止敲砸活塞杆的镀层。
3)千斤顶不允许在井下调整和解体修理,若有故障时只能用合格的同等类组件进行更换。
4)应根据不同水质选用适当牌号乳化油,按5:95的油水比例进行配制乳化液,在使用过程中应经常检查其性能。
河南合信矿山机械有限公司专业生产煤矿综采液压支架千斤顶,包括推移千斤顶、护帮千斤顶、伸缩千斤顶、前粱千斤顶、侧推千斤顶、尾粱千斤顶、插板千斤顶、抬底千斤顶、后溜千斤顶、平衡千斤顶、调架千斤顶、摆粱千斤顶、底调千斤顶、防滑千斤顶、防倒千斤顶、侧护千斤顶等。立柱包括单伸缩立柱、双伸缩立柱、加长杆、掩梁立柱等。配套国内各大厂家采煤机,掘进机油缸生产,致力于煤矿综采支护液压支架配件加工销售、油缸修复、整套支架设备大修。欢迎来料加工、现场测绘、来样加工,承揽煤矿综采支架升级改造加工,竭诚欢迎各界人士参观考察!
缸体 | QGEK168538A1X | 件 |
导向套 | HGGK168538 | 件 |
导向套2 | DXTK160×85×54 | 件 |
挡套2 | DT160×85×21 | 件 |
挡圈70 | GB894.1-86A | 件 |
鼓形圈 | G160×135×38 | 件 |
挡圈 | LDN85×97×3A | 件 |
挡圈A160*150 | GB1235-76 | 件 |
内导向环 | NDH85×3×20A | 件 |
挡圈165 | GB893.1-86A | 件 |
防尘圈 | JF85×101×6.5A | 件 |
护帮千斤顶 | QSEL8055435L9A | 组 |
缸体 | QSEL18055435L19A | 件 |
活塞 | HSS80×35×46 | 件 |
导向套3 | DXTL80×55×79 | 件 |
挡圈 | LDN55×67×3A | 件 |
内导向环 | NDH55×3×25A | 件 |
防尘圈 | JF55×71×6.5A | 件 |
缸体 | QSEL634517B1 | 件 |
活塞杆1 | HGSL634517 | 件 |
导向套2 | DXTL63×45×58 | 件 |
内导向环 | NDH45×3×16A | 件 |
挡圈 | LDN45×57×3A | 件 |
销轴¢ | ZY26-1 | 件 |
销轴¢ | ZY26-2 | 件 |
销轴¢ | ZY26-3 | 件 |
销轴¢ | ZY26-4 | 件 |
销轴¢ | ZY26-5 | 件 |
关注河南合信小编,每天为你更新不同的液压支架配件相关知识,带你玩转煤矿液压支架!
