河南合信小编带你了解液压支架结构件侧护板使用说明

作者:河南合信小编    发布于:2019/11/4 8:20:55    点击量:   来源:

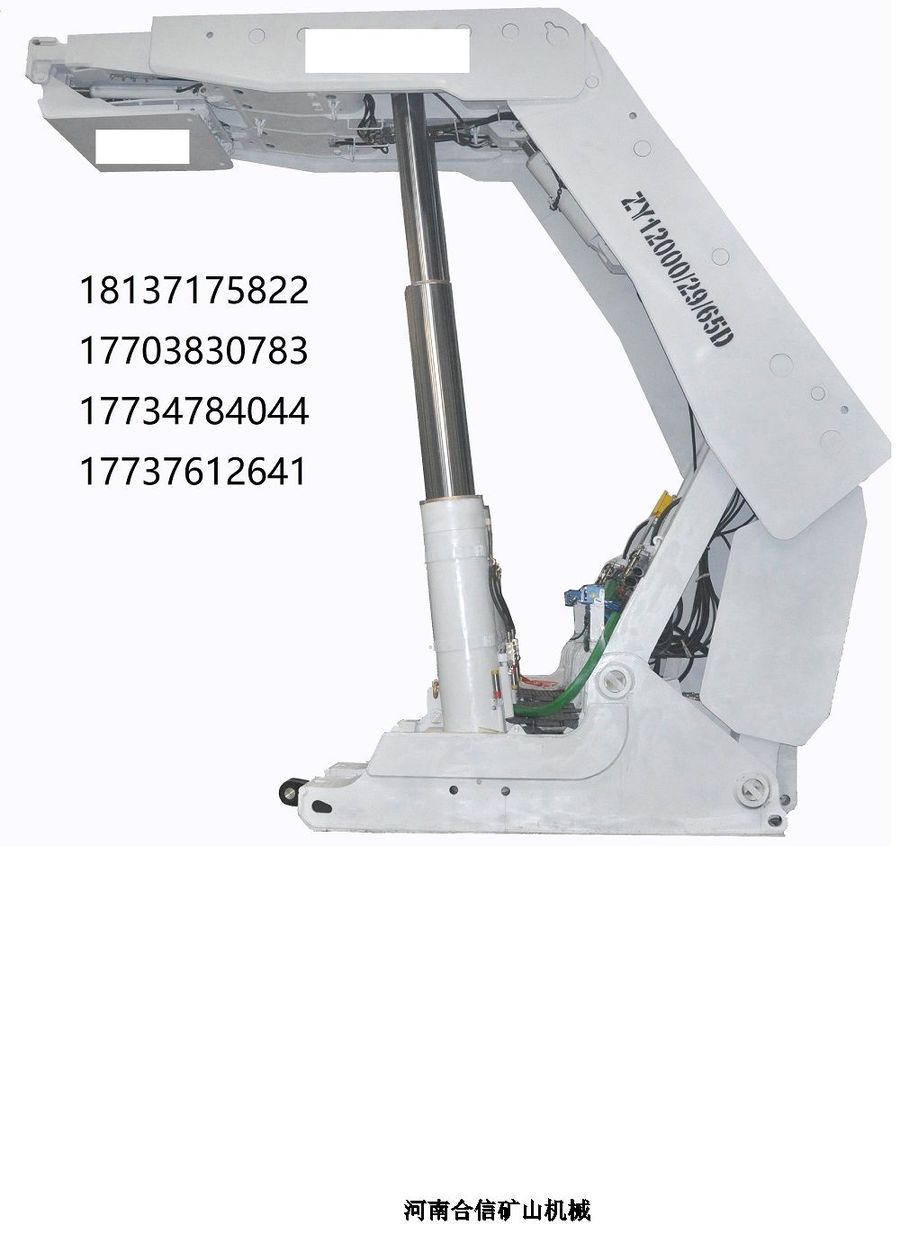

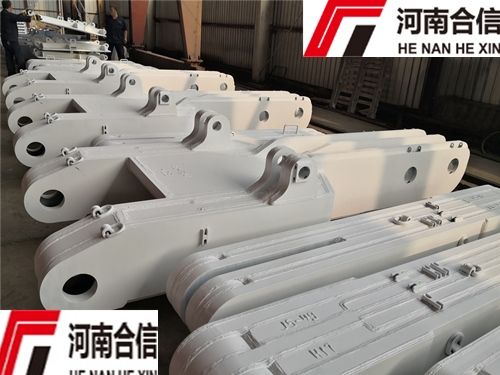

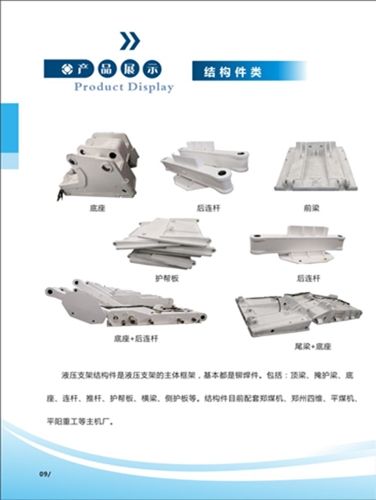

首先们们先来了解一下煤矿液压支架结构件是液压支架的主体框架,基本都是铆焊件。包括:顶梁、掩护梁、底座、连杆、推杆、护帮板、横梁、侧护板等。下面河南合信小编重点给大家介绍一下结构件侧护板的使用说明 吧。


液压支架侧护板规格型号:


顶掩梁侧护板主要功能是:防护相邻架漏矸漏煤及相应调架的作用。
尾梁侧护板主要功能是:防护放顶煤支架后部邻架间向放煤空间漏煤、漏矸及调架作用。
顶掩梁侧护板与顶掩梁侧护千斤顶、弹簧导杆铰接靠侧推千斤顶的伸出、收回使顶掩侧板工作,在邻架间正常封闭是由安装在顶掩梁内的弹簧杆传递弹簧力来完成。
顶掩梁侧护板是一种简单的焊接结构性。 设置侧护板,提高了支架掩护和防矸性能,一般情况下,支架顶梁和掩护梁设有单侧活动护板。
活动侧护板一般都是有弹簧套筒和千斤顶控制。侧护板的主要作用有:
     1.阻挡矸石,即使在降架过程中,由于弹簧套筒的作用,使活动侧护板与邻架固定侧护板始终相接触,能有效防矸。
     2.操作侧推千斤顶,用侧护板调架,对支架防倒有一定作用。


侧护板的组成部分:
侧护板分顶梁上的侧护板和掩护梁上的侧护板,结构一样,都是有侧推导杆和弹簧导杆控制和操作的。


侧护板的使用位置:
护帮板与顶梁挨着,在顶梁的最前面。




侧护板的不当使用或者操作会造成哪些影响:
1、侧护板出现咬边现象
在正常情况下,出现架间侧护板咬边现象。一般情况情况下,出现此类现象原因为支架在推移一个布距后侧护板之间缺少足够的搭接量和引导区。建议引导区可以侧护板和侧护板在接触区域增加内折弯的导向板和侧护板与侧护板之间的重叠量和侧护板自身的高度。根据经验搭接量一般在150~300mm之间,可根据实际情况做相应地更改。
五、产品在运输、安装或者使用时注意事项:
1、材料、设备等的装车必须采取绑扎措施,装车重量必须小于车辆载重量要求。
2、材料、设备等要轻装轻放,严禁野蛮装卸,运输时必须严格遵守矿辅助运输的有关规定,人祸不能混运。
3、利用农用运输设备时,必须根据设备形状、采取可靠地固定方式,并经现场负责人员检查确认后方可运输。
4、运输中在转弯或经过有管路、缆线、设备的巷道时,车辆应放慢速度,严禁挤碰。
5、严防运输过程中损坏、污染设备,并对于外漏的重要部位应加以可靠的保护。



河南合信矿山机械有限公司是一家煤矿采掘支护生产单位,生产各种支撑式、掩护式、放顶煤液压支架配件。包括液压支架立柱、千斤顶、油缸、前梁、推杆、护帮板、电液控配件、安全阀、操纵阀组、销轴、导杆、压块、胶管总成、中间接头、挡圈、整套密封、螺母、螺栓、开口销、连接头、十字链、开口销、保护套、柱鞋、柱窝、卡块、挡销座、盖板、吊环座、多通块、安全阀接头、五通、三通、开口销、中间接头、电液控制阀、反冲洗过滤器、单作用喷水阀、自锁球形截止阀、推移液控单向阀、异径弯头、双液控单向阀、回液断路阀、平衡双向锁、支架控制器、液控单向阀、立柱双针压力表、Y型三通、压力传感器、喷雾装置、双向锁、U型卡DN50(G)、堵、高压胶管、护套、推移千斤顶、缸体、缸筒、管座、通液管、缸底、活塞杆、导向套、密封圈、导向环、防尘圈、长杆、一级护帮千斤顶、平衡千斤顶、侧推千斤顶、抬底千斤顶、缸底套鞋、耳座、R形销、掩护梁、固定筒、掩护梁右侧护板、主筋板、阀座、右后连杆、接头块、小柱塞、填充物、进液三通、回液三通、进水三通、五通DN10、安全阀DN12、推移横轴、挡煤板、外衬套、二级护帮千斤顶、弹簧、蕾型圈、管夹、加强板、柱帽等,欢迎来电采购或到我厂参观指导。




河南合信矿山机械有限公司一直坚持“以人为本、科技兴企、团结务实、创新求优”的精神、奉行“一丝不苟做好每一件产品、实实在在服务于每一个客户”的经营理念、河南合信全体员工愿与各界新老朋友、携手并进、共创明日辉煌!
