一、液压支架插板千斤顶规格型号：

二、插板千斤顶的组成部分及结构：

  千斤顶主要由活塞杆组件、缸体部件、导向套组件、密封件等组成。
  活塞杆组件包括活塞杆，活塞，密封件、导向环，活塞导向环，和固定连接件，活塞杆表面镀铬，以增加抗腐蚀，抗磨擦，抗砸碰的能力。

  缸体部件由缸底和缸筒焊接而成。
  导向套组件：导向套与缸口连接方式有内螺纹，卡环和压盖等连接。
  密封件有山形圈，鼓型圈，蕾型圈，JF防尘圈，O型密封圈等组成。


三、插板千斤顶的功能以及作用：

  插板千斤顶是双作用液压缸，它的作用是控制插板的伸缩，在放煤时和尾梁千斤顶一起来控制放煤口的大小，对大块煤进行破碎和阻挡矸石进入后部运输机。

四、插板千斤顶的工作原理：

  千斤顶在使用时操作千斤顶操纵阀，使高压液体通过液压支架操纵阀组、胶管和接头座导入到液压支架千斤顶的下腔(即活塞腔），使活塞杆伸出，即支架插板伸出，对大块煤进行破碎和阻挡矸石进入后部运输机。液压支架千斤顶回缩时，操作千斤顶操纵阀,使高压液体通过操纵阀组、胶管和接头座导入到千斤顶的上腔（也就是活塞杆腔），使活塞杆在工作液体的作用下回缩。

五、插板千斤顶不当使用或者操作会造成哪些影响：

  1）千斤顶的规格必须与支架要求相符合，性能参数必须达到出厂试验要求方可配架使用，到矿备用的千斤顶，必须经过检查复试合格，才能配架使用。
  2）使用前认真检查各零部件有无磕碰等影响使用的缺陷，再进行安装使用，维修中绝对禁止用锤等金属物体猛敲砸千斤顶的任何一个部位，尤其要防止敲砸活塞杆的镀层。
  3）千斤顶不允许在井下调整和解体修理，若有故障时只能用合格的同等类组件进行更换。
  4）应根据不同水质选用适当牌号乳化油，按5:95的油水比例进行配制乳化液，在使用过程中应经常检查其性能。

六、插板千斤顶在运输、安装或者使用时注意事项：

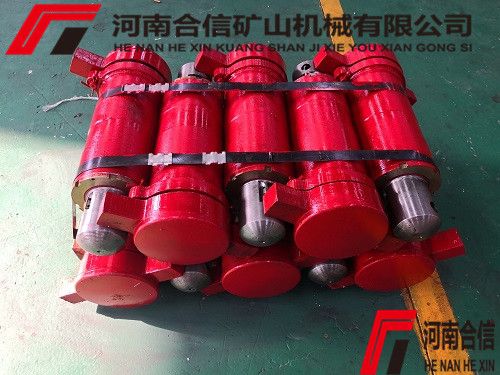

 1）千斤顶应用托架或装箱发运，产品应捆扎牢固，避免脱落，挤压，损坏等。
  2）运输时，在冬季产品应根据适用地区和运输路程的最低气温注入防冻液，其他季节应将千斤顶里的乳化液排空，但须保证排液后的运输，储存过程中，内部不得产生锈蚀现象。
  3）千斤顶存放三个月以上者，要检查千斤顶里的乳化液是否变质，如变质应更换，当采用排空法时应检查锈蚀情况。
  4）千斤顶在使用过程中应注意并保证接头座不受损坏，运输包装物必须结实可靠。千斤顶在运输过程中应轻装轻卸，特别注意接头座以免损坏接口，影响千斤顶的使用。

河南合信矿山机械有限公司是一家全国煤机定点生产单位，生产各种支撑式、掩护式、放顶煤液压支架配件，包括液压支架立柱、千斤顶、油缸、前梁、推杆、护帮板、安全阀、操纵阀组、销轴、导杆、压块、胶管总成、中间接头、挡圈、整套密封、螺母、螺栓、开口销、连接头、十字链、开口销、保护套等，目前可以配套加工郑煤机、平煤机、郑州四维、山西平阳重工、林州重机、中煤北煤机等主机厂液压支架配件。质量保证，价格优惠，现可来图、来料定制或到厂参观指导。

煤矿液压支架推移千斤顶及各种规格千斤顶立柱维修：

维修工艺包含但不限于：拆缸、清洗；活塞杆解镀、焊补、抛光；活塞杆电镀、校直等；更换新密封（如果有需要还可更换活塞）；缸体抛丸、缸体修珩磨内孔（50丝内）、缸口修复；装缸、试压、喷漆、包装等,欢迎来电咨询。
