Q-100/70*435防倒防滑千斤顶-中煤北煤机液压支架配件加工生产浏览
价格:¥电话询价元 [中煤北煤机]
型号:Q-100/70*435
概要: Q-100/70*435防倒防滑千斤顶-中煤北煤机液压支架配件加工生产尽在河南合信矿山机械有限公司。一、防倒防滑千斤顶的主要技术参数:二、防倒防滑千斤顶组成部分及结构: &n
【Q-100/70*435防倒防滑千斤顶-中煤北煤机液压支架配件加工生产】 参数说明
材质:精选材质
库存:现加工
所属部位:执行元件
发布时间:2019/12/4 8:52:13
Q-100/70*435防倒防滑千斤顶-中煤北煤机液压支架配件加工生产尽在河南合信矿山机械有限公司。

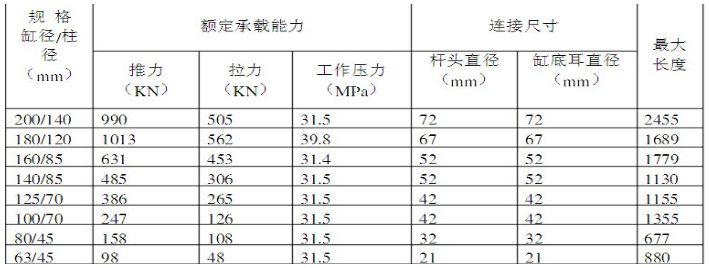

一、防倒防滑千斤顶的主要技术参数:

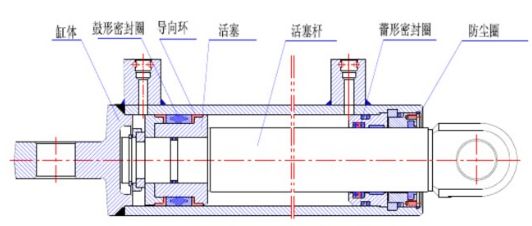

二、防倒防滑千斤顶组成部分及结构:
千斤顶主要由活塞杆组件、缸体部件、导向套组件、密封件等组成。
活塞杆组件包括活塞杆,活塞,密封件、导向环,活塞导向环,和固定连接件,活塞杆表面镀铬,以增加抗腐蚀,抗磨擦,抗砸碰的能力。
缸体部件由缸底和缸筒焊接而成。
导向套组件:导向套与缸口连接方式有内螺纹,卡环和压盖等连接。
密封件有山形圈,鼓型圈,蕾型圈,JF防尘圈,O型密封圈等组成。
三、防倒防滑千斤顶功能以及作用:
一般是工作面有倾角时就要用防倒防滑千斤顶,以防止工作面支架歪倒和支架或运输机下滑,保证工作面的设备正常化,能顺利完成工作。连接方式是架与架顶梁之间连接一根防倒千斤顶。
四、防倒防滑千斤顶的使用位置:
防倒千斤顶用在过渡支架的顶梁上是在顶梁上架与架之间的连接。
五、防倒防滑千斤顶的工作原理:
防倒防滑千斤顶在使用时操作千斤顶操纵阀,使高压液体通过操纵阀组、胶管和接头座导入到千斤顶的下腔(也就是活塞腔),使活塞杆伸出。千斤顶回缩时,操作千斤顶操纵阀,使高压液体通过操纵阀组、胶管和接头座导入到千斤顶的上腔(也就是活塞杆腔),使活塞杆在工作液体的作用下回缩。
六、防倒防滑千斤顶不当使用或者操作会造成哪些影响:
1)千斤顶的规格必须与支架要求相符合,性能参数必须达到出厂试验要求方可配架使用,到矿备用的千斤顶,必须经过检查复试合格,才能配架使用。
2)使用前认真检查各零部件有无磕碰等影响使用的缺陷,再进行安装使用,维修中绝对禁止用锤等金属物体猛敲砸千斤顶的任何一个部位,尤其要防止敲砸活塞杆的镀层。
3)千斤顶不允许在井下调整和解体修理,若有故障时只能用合格的同等类组件进行更换。
4)应根据不同水质选用适当牌号乳化油,按5:95的油水比例进行配制乳化液,在使用过程中应经常检查其性能。
七、防倒防滑千斤顶在运输、安装或者使用时注意事项:
1)千斤顶应用托架或装箱发运,产品应捆扎牢固,避免脱落,挤压,损坏等。
2)运输时,在冬季产品应根据适用地区和运输路程的最低气温注入防冻液,其他季节应将千斤顶里的乳化液排空,但须保证排液后千斤顶的运输,储存过程中,内部不得产生锈蚀现象。
3)千斤顶存放三个月以上者,要检查千斤顶里的乳化液是否变质,如变质应更换,当采用排空法时应检查锈蚀情况。
4)千斤顶在使用过程中应注意并保证接头座不受损坏,运输包装物必须结实可靠。千斤顶在运输过程中应轻装轻卸,特别注意接头座以免损坏接口,影响千斤顶的使用。
河南合信矿山机械有限公司地处中原腹地,位于郑州荥阳王村工业园区,拥有独立机械加工的现代标准厂房,依托液压支架龙头企业(平煤机)发展起来的新兴的煤矿综采设备厂家,我厂专业生产制造煤矿液压支架配件,主要包括煤矿液压支架油缸,包括液压支架千斤顶、立柱、销轴等及批量千斤顶部分零件(导向套、缸筒、活塞杆,活塞等);千斤顶主要有推移千斤顶、护帮千斤顶、伸缩千斤顶、前粱千斤顶、侧推千斤顶、尾粱千斤顶、插板千斤顶、抬底千斤顶、后溜千斤顶、平衡千斤顶、调架千斤顶、摆粱千斤顶、底调千斤顶、防滑千斤顶、防倒千斤顶、侧护千斤顶等。目前可以配套加工郑平煤机、郑州四维、山西平阳重工、林州重机、中煤北煤机等主机厂液压支架配件,欢迎来电采购或到我厂参观指导。
销轴Φ70*445 | TX11.70-51 |
挡销10x140 | TX02.10-03 |
销轴Φ100X505 | Y134.00-07 |
挡销10x170 | TX02.10-06 |
销轴Φ100X450 | TX11.00-33 |
销轴Φ100X465 | Y134.00-08 |
销轴Φ20*70 | TX13.20-01 |
开口销4*28 | 7502-04028-201 |
销轴Φ30*95 | TX13.30-01 |
开口销6.3*45 | 7502-63045-201 |
压板 | Y134.00-09 |
销轴Φ55*220 | Y134.00-10 |
压块 | Y134.00-11 |
销轴Φ25*185 | TX13.25-10 |
销轴Φ50*200 | TX11.50-03 |
挡销10x130 | TX02.10-02 |
压块 | Y134.00-12 |
销轴Φ24*200 | Y134.00-13 |
U型卡16 | 3690 0004 |
销轴Φ24*152 | Y82.00-27 |
销轴Φ27*330 | Y134.00-14 |
U型卡19 | 3690 0005 |
导杆 | Y134.00-15 |
弹簧 | TA02.00-02 |
销轴Φ22*170 | Y82.00-23 |
拉杆 | Y134.00-16 |
拉杆 | Y134.00-17 |
导杆 | Y134.00-18 |
煤矿液压支架推移千斤顶及各种规格千斤顶立柱维修:
维修工艺包含但不限于:拆缸、清洗;活塞杆解镀、焊补、抛光;活塞杆电镀、校直等;更换新密封(如果有需要还可更换活塞);缸体抛丸、缸体修珩磨内孔(50丝内)、缸口修复;装缸、试压、喷漆、包装等,欢迎来电咨询。
