φ80移后溜千斤顶-中煤北煤机液压支架配件加工定做维修浏览

价格:¥电话询价元   [中煤北煤机]

型号:φ80

概要:  φ80移后溜千斤顶-中煤北煤机液压支架配件加工定做维修尽在河南合信矿山机械有限公司。一、移后溜千斤顶的主要技术参数:二、移后溜千斤顶的组成部分及结构:    &nbs

【φ80移后溜千斤顶-中煤北煤机液压支架配件加工定做维修】 参数说明

材质:精选材质

库存:现加工

所属部位:执行元件

发布时间:2019/12/12 10:17:10

详细说明

  φ80移后溜千斤顶-中煤北煤机液压支架配件加工定做维修尽在河南合信矿山机械有限公司。

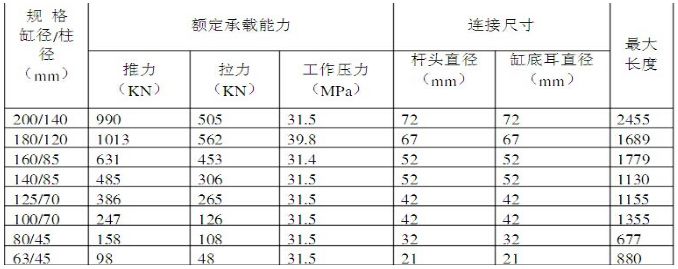

一、移后溜千斤顶的主要技术参数:

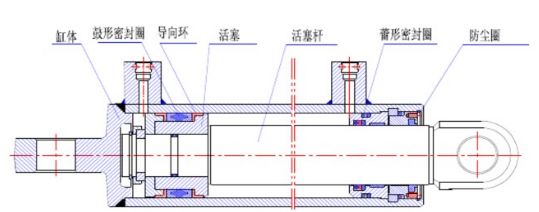

二、移后溜千斤顶的组成部分及结构:

       移后溜千斤顶主要由活塞杆组件、缸体部件、导向套组件、密封件等组成。
  活塞杆组件包括活塞杆,活塞,密封件、导向环,活塞导向环,和固定连接件,活塞杆表面镀铬,以增加抗腐蚀,抗磨擦,抗砸碰的能力, 缸体部件由缸底和缸筒焊接而成。
  导向套组件:导向套与缸口连接方式有内螺纹,卡环和压盖等连接。
  密封件有山形圈,鼓型圈,蕾型圈,JF防尘圈,O型密封圈等组成。


三、移后溜千斤顶的用途及功能:

  移后溜千斤顶是双作用液压缸,它的作用是拉动支架后部运输机,缸体通过十字头与底座一侧连接,活塞杆通过十字头及链环与后部运输机溜槽相连接。

四、移后溜千斤顶使用位置:
       移后溜千斤顶放顶煤上使用的,在底座两侧,与拉后溜相同。

五、移后溜千斤顶的工作原理:

  移后溜千斤顶在使用时操作千斤顶操纵阀,使高压液体通过操纵阀组、胶管和接头座导入到千斤顶的下腔(也就是活塞腔),使活塞杆伸出。千斤顶回缩时,操作千斤顶操纵阀,使高压液体通过操纵阀组、胶管和接头座导入到千斤顶的上腔(也就是活塞杆腔),使活塞杆在工作液体的作用下回缩。


六、移后溜千斤顶不当使用或者操作会造成哪些影响:

  1)千斤顶的规格必须与支架要求相符合,性能参数必须达到出厂试验要求方可配架使用,到矿备用的千斤顶,必须经过检查复试合格,才能配架使用。
  2)使用前认真检查各零部件有无磕碰等影响使用的缺陷,再进行安装使用,维修中绝对禁止用锤等金属物体猛敲砸千斤顶的任何一个部位,尤其要防止敲砸活塞杆的镀层。
  3)千斤顶不允许在井下调整和解体修理,若有故障时只能用合格的同等类组件进行更换。
  4)应根据不同水质选用适当牌号乳化油,按5:95的油水比例进行配制乳化液,在使用过程中应经常检查其性能。

  河南合信矿山机械有限公司是一家致力于煤矿综采支护液压支架配件加工销售、油缸修复、整套支架设备大修为一体的高新技术企业;拥有独立机械加工的现代化标准厂房建筑。公司拥有一支能力强而稳定并且从事多年液压支架图纸设计、加工及维修专业的综合技术队伍。专业生产制造煤矿液压支架配件,主要包括煤矿液压支架油缸,包括液压支架千斤顶、液压支架立柱、液压支架销轴、液压支架连接头等及批量千斤顶部分零件(导向套、缸筒、活塞杆,活塞等);配套国内各大厂家采煤机,掘进机油缸生产,致力于煤矿综采支护液压支架配件加工销售、油缸修复、整套支架设备大修。现可来图来料加工、现场测绘,承揽煤矿综采支架升级改造加工,欢迎来电采购或到我厂参观指导。


导向套KXTK180×105×68.5
挡套DT180×105×28.5
缸体GSKZ181050A3
活塞杆HCSK181070Z
压盘YP101×75×18
导向套DXTK180×100×74.5
卡环KJ193×175×10
挡套DT180×100×28.5
支撑环YP178.5×75.5×28
缸体GSK107047A18
活塞杆HCSK107047
挡套DT100×70×30
缸体GSEK107024A18
活塞杆HCSK107024
活塞HSG100×50×57
导向套DXTK100×70×42
挡套PT100×70×30
支撑环YP98.5×50×20
缸体GSEL804517B19
活塞杆HGSL8045179
活塞HSS80×35×43
导向套DXTL80×45×55
缸体CSQK128520
活塞杆HGSK128520T1
半环BH67×43×12
活塞HSS125×55×63
导向套DXTK125×85×55
缸体GSQL107025Z1C
活塞杆HGSL107025T
导向套DXTL100×70×50
组合操纵伐ZCF3/200
接头ZCF30-01
弹簧ZCF30-02
伐杆及组件ZCF30-01
伐套ZCF30-03
弹簧ZCF30-04

提供各种型号煤矿液压支架技术参数、图册、图纸、加工、维修、价格、重量、材质,配套郑煤机、林州重机、北京煤机、山东矿机、山东新煤、平煤机、南车、平阳重工、郑州四维等厂家掩护支架、放顶煤支架、悬移支架、支撑支架等,欢迎来电咨询。
