φ230尾梁千斤顶-中煤北煤机煤矿用液压支架配件加工浏览

价格:¥电话询价元   [中煤北煤机]

型号:φ230

概要:一、尾梁千斤顶的主要技术参数:二、尾梁千斤顶的组成部分及结构:  千斤顶主要由活塞杆组件、缸体部件、导向套组件、密封件等组成。  活塞杆组件包括活塞杆,活塞,密封件、导向环,活塞导

【φ230尾梁千斤顶-中煤北煤机煤矿用液压支架配件加工】 参数说明

材质:精选材质

库存:现加工

所属部位:执行元件

发布时间:2019/12/11 9:02:46

详细说明

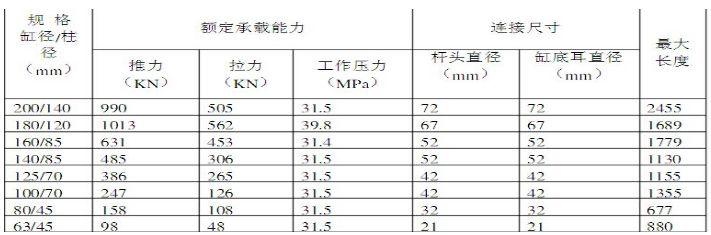

一、尾梁千斤顶的主要技术参数:

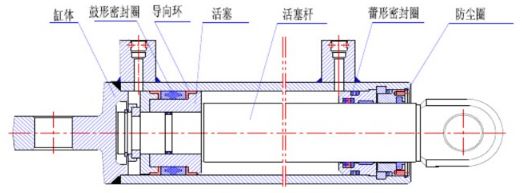

二、尾梁千斤顶的组成部分及结构:

  千斤顶主要由活塞杆组件、缸体部件、导向套组件、密封件等组成。
  活塞杆组件包括活塞杆,活塞,密封件、导向环,活塞导向环,和固定连接件,活塞杆表面镀铬,以增加抗腐蚀,抗磨擦,抗砸碰的能力, 缸体部件由缸底和缸筒焊接而成。
  导向套组件:导向套与缸口连接方式有内螺纹,卡环和压盖等连接。
  密封件有山形圈,鼓型圈,蕾型圈,JF防尘圈,O型密封圈等组成。


三、尾梁千斤顶的用途及功能:

  尾梁千斤顶是双作用液压缸,它的作用是支撑支架的尾梁,使尾梁根据需要能够上下摆动,与掩护梁及连杆一起保证支架后部有足够的放煤及过煤空间。两个千斤顶分别用销轴固定在掩护梁与尾梁的铰接座上。

四、尾梁千斤顶的使用位置:
      使用于放顶煤支架的最后面。


五、尾梁千斤顶的工作原理:
  千斤顶在使用时操作千斤顶操纵阀,使高压液体通过操纵阀组、胶管和接头座导入到千斤顶的下腔(也就是活塞腔),使活塞杆伸出。千斤顶回缩时,操作千斤顶操纵阀,使高压液体通过操纵阀组、胶管和接头座导入到千斤顶的上腔(也就是活塞杆腔),使活塞杆在工作液体的作用下回缩。
六、尾梁千斤顶不当使用或者操作会造成哪些影响:

  1)千斤顶的规格必须与支架要求相符合,性能参数必须达到出厂试验要求方可配架使用,到矿备用的千斤顶,必须经过检查复试合格,才能配架使用。
  2)使用前认真检查各零部件有无磕碰等影响使用的缺陷,再进行安装使用,维修中绝对禁止用锤等金属物体猛敲砸千斤顶的任何一个部位,尤其要防止敲砸活塞杆的镀层。
  3)千斤顶不允许在井下调整和解体修理,若有故障时只能用合格的同等类组件进行更换。
  4)应根据不同水质选用适当牌号乳化油,按5:95的油水比例进行配制乳化液,在使用过程中应经常检查其性能。


七、尾梁千斤顶在运输、安装或者使用时注意事项:

  1)千斤顶应用托架或装箱发运,产品应捆扎牢固,避免脱落,挤压,损坏等。
  2)运输时,在冬季产品应根据适用地区和运输路程的最低气温注入防冻液,其他季节应将千斤顶里的乳化液排空,但须保证排液后千斤顶的运输,储存过程中,内部不得产生锈蚀现象。
  3)千斤顶存放三个月以上者,要检查千斤顶里的乳化液是否变质,如变质应更换,当采用排空法时应检查锈蚀情况。
  4)千斤顶在使用过程中应注意并保证接头座不受损坏,运输包装物必须结实可靠。千斤顶在运输过程中应轻装轻卸,特别注意接头座以免损坏接口,影响千斤顶的使用。


河南合信矿山机械有限公司是一家全国煤机定点生产单位,生产各种支撑式、掩护式、放顶煤液压支架配件,包括液压支架立柱、千斤顶、油缸、前梁、推杆、护帮板、安全阀、操纵阀组、销轴、导杆、压块、胶管总成、中间接头、挡圈、整套密封、螺母、螺栓、开口销、连接头、十字链、开口销、保护套等,目前可以配套加工平煤机、郑州四维、山西平阳重工、林州重机、中煤北煤机等主机厂液压支架配件。质量保证,价格优惠,现可来图、来料定制或到厂参观指导。


滑动梁BLLZ.HDL
立柱BLDH22-500/110S
翻转梁BLLZ.FZL600
YX型密封圈BLTJ-d70Y01
O型密封圈BLTJ-O02
导向环BLTJ-D03
鼓型密封圈BLTJ-GM04
LW型活塞导向环BLTJ-HD05
轴用弹性挡圈BLTJ-ZD06
后铰链底BLTJ-ZXZ01-08-01-02-B
后铰链柄BLTJ-ZXZ01-08-01-02-A
套环BLTJ-YT77-21
半环BLTJ-YT77-20
活塞套(2)BLTJ-HT07
O型密封圈BLTJ-O09
活塞杆末段BLTJ-ZXZ01-08-02-03-03
缸筒ZXZ01-08-01-01
活塞杆中段BLTJ-ZXZ01-08-02-03-04
活塞杆油管BLTJ-ZXZ01-08-02-03-02
缸套BLTJ-YT77-13
钢丝挡圈105BLTJ-GD10
防尘圈BLTJ-F11
球形截止阀QJ31.5D
球形截止阀QJ38B
球形截止阀QJ51
平面截止阀JZF13/19
壳体JZF13/19-1
密封螺帽JZF13/19-2
手轮盖JZF13/19-3
阀锥JZF13/1901-1
紧固螺钉JZF13/1901-2
阀芯JZF13/1901-3
螺杆JZF13/1901-4
销轴JZF13/1901-5
平面截止阀JZF13/32

煤矿液压支架推移千斤顶及各种规格千斤顶立柱维修:

维修工艺包含但不限于:拆缸、清洗;活塞杆解镀、焊补、抛光;活塞杆电镀、校直等;更换新密封(如果有需要还可更换活塞);缸体抛丸、缸体修珩磨内孔(50丝内)、缸口修复;装缸、试压、喷漆、包装等,欢迎来电咨询
